緊急・応急時用製品

緊急・応急時用製品

緊急時のライフラインとして最も重要なのが水源です。北川鉄工所製の緊急・応急時用製品は、効率よく給水する様々な工夫が施されています。

緊急時給水車用給水栓

給水車の効率を最大限に

緊急時に水を運ぶ給水タンク車は、どうしても搬送回数が限られてしまいます。その中で、最も給水車への給水効率を上げるために作られたのが、北川鉄工所の給水車用給水栓です。スピーディーに、確実に、給水車へ水の補充が可能となっています。

給水車

水道産業新聞「特集 東日本大震災から10年」(2021年3月11日)に掲載された記事 水道産業新聞「特集 東日本大震災から10年」
(2021年3月11日)より

水道産業新聞「南海トラフ巨大地震対策 全国の水道事業体に向けた緊急提言」(2020年11月30日)に掲載された記事 水道産業新聞「南海トラフ巨大地震対策
全国の水道事業体に向けた緊急提言」
(2020年11月30日)より

水道産業新聞「災害時の応急活動や早期復旧に貢献する製品」(2020年3月9日)に掲載された記事 水道産業新聞
「災害時の応急活動や早期復旧に貢献する製品」
(2020年3月9日)より

水道資機材総合事典vol.4 2017(2017年7月31日発行)より 水道資機材総合事典vol.4 2017
(2017年7月31日発行)より

日本水道新聞(2016年3月10日)に掲載された記事 日本水道新聞(2016年3月10日)より

日本水道新聞(2014年3月10日) に掲載された記事 日本水道新聞(2014年3月10日)より

水道産業新聞(2014年3月10日) に掲載された記事 水道産業新聞(2014年3月10日)より

ステンレス製緊急時給水車用給水栓(給水塔)MOR-Ⅹ(補助弁回転可動式)

ステンレス製緊急時給水車用給水栓(給水塔)
MOR-Ⅹ(補助弁回転可動式)

緊急時 給水車用給水栓(給水塔)MOR-Ⅴ

緊急時 給水車用給水栓(給水塔)MOR-Ⅴ

緊急時 給水車用給水栓(給水塔)MOR-Ⅰ

緊急時 給水車用給水栓(給水塔)MOR-I

可搬式給水車用給水栓 MOR-Ⅶ 使用例①
可搬式給水車用給水栓 MOR-Ⅶ

可搬式給水車用給水栓 MOR-Ⅶ

可搬式給水車用給水栓 MOR-Ⅶ 使用例②
可搬式給水車用給水栓 MOR-Ⅶ 使用例③

給水栓用媒介

緊急時給水栓の一覧

強化型スタンドパイプ ストロングK

ステンレス製地下式消火栓 KT600


震災を契機に開発・改良された弊社の技術ノウハウ

東日本大震災において、仙台市では断水のため大規模な応急給水活動が展開されました。そこで課題となったのが、給水車への注水作業の非効率性でした。この教訓を踏まえ、仙台市水道局と「緊急時給水車用給水栓」を共同開発しました。利便性だけでなく他都市でも応用できる汎用性を追求するため、 給水車用給水栓として初めて標準仕様を作り上げ商品化しました。特徴は次のとおりです。

MOR-Ⅰ
  1. 既存の製品との共通部品を増やすことで、コストダウン、納期の短縮や修理時の迅速な部品供給体制を可能にしました。
  2. 給水口を2ヶ所設けることにより、給水時間の短縮や様々な給水車への対応を可能にしました。
  3. 支柱を無くすことで上部給水口を回転可動式にし、車道部分張出の課題を解消するとともにスムーズな給水を可能にしました。
  4. 壁などに当たらないよう、180°等任意の回転範囲での固定を可能にしました。
  5. ステンレス配管以外の内面は、水道管に使用される水道用エポキシ樹脂塗装を施し水質の安全に配慮しました。
  6. 地上部の塗装は、送電線や橋の欄干等に使われている耐食性に優れた金属表面処理の上に、耐候性、耐食性、撥水性、補修性に優れたフッ素樹脂塗装を施しました。
  7. 回転部の高さ、上部給水口の張出の長さ、塗装色の変更等要望に応じた柔軟な対応を可能にしました。
仙台市水道局 茂庭浄水場
給水車への給水

緊急時給水栓

災害時の水源確保に

緊急隊員

緊急時の断水は地域の方々に深刻な不安を招きます。なによりも早く水源を確保すること、そして良質の水を提供する事は、緊急時の大きな課題と言えます。

しかし水道設備が機能しなくなっても、各所に設置している給水栓等から水を確保できれば、スピーディーで安定した水源の確保が可能となります。北川鉄工所の緊急・応急用製品は消火栓で培った技術を駆使しており、万一の際でも確実かつ迅速に水源の確保が可能となっております。

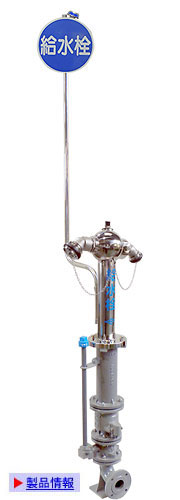

ステンレス製 緊急時給水栓 KWS87

ステンレス製
緊急時給水栓
(回転式)
KWS87

ステンレス製 緊急時給水栓 KWS78

ステンレス製
緊急時給水栓
(回転式)
KWS78

ステンレス製 緊急時給水栓 KWS73

ステンレス製
緊急時給水栓
(回転式)
KWS73

地下埋設・給水口伸縮型 緊急時給水栓 KWS800-100K

地下埋設・給水口伸縮型
緊急時給水栓
KWS800-100K

地下埋設・ステンレス製地下式消火栓 KT600

地下埋設
ステンレス製地下式消火栓
KT600

緊急時給水栓 KWK53

緊急時給水栓
KWK53
(青色塗装)

緊急時給水栓 KWK38 緊急時給水栓
KWK38
(青色塗装)



緊急時給水栓 仙台市仕様

緊急時給水栓 仙台市仕様

神戸市水道局

神戸市水道局

仙台の水道「H2O」(2014年11月号)の掲載記事
仙台の水道「H2O」
(2014年11月号)より

水道産業新聞(2015年9月3日) の掲載記事
水道産業新聞「多様な応急給水方式」
(2015年9月3日)より

■仙台市水道局の要望を取り入れて共同開発しました。
■お客様のご要望に応じた柔軟な対応が可能ですので、お気軽にお問い合せ下さい。

水道産業新聞「南海トラフ巨大地震対策 全国の水道事業体に向けた緊急提言」(2020年11月30日)に掲載された記事
水道産業新聞「南海トラフ巨大地震対策 全国の水道事業体に向けた緊急提言」
(2020年11月30日)より
水道産業新聞「関西地方の上下水道事業の現況と展望(新時代を開く関西 持続可能な事業展開へ)」(2020年5月28日)より
水道産業新聞「関西地方の上下水道事業の現況と展望(新時代を開く関西 持続可能な事業展開へ)」(2020年5月28日)より



水道産業新聞「災害時の応急活動や早期復旧に貢献する製品」(2020年3月9日)に掲載された記事
水道産業新聞「災害時の応急活動や
早期復旧に貢献する製品」
(2020年3月9日)より
水道資機材総合事典vol.4 2017(2017年7月31日発行)より
水道資機材総合事典vol.4 2017
(2017年7月31日発行)より





応急給水栓(連結型)

スピーディーで安定した水の供給に

給水イメージ 有事の際に給水栓や消火栓につなげて飲み水を供給するための製品です。青森市と共同開発した北川鉄工所の応急給水栓は、様々な機能や工夫が盛り込まれ、確保した水源から効率よく飲み水を提供するために最大限のパフォーマンスを発揮します。


応急給水栓(連結型)KW06

応急給水栓(連結型) KW06

使用例
KW06を連結した状態

水道産業新聞「災害時の応急活動や早期復旧に貢献する製品」(2020年3月9日)に掲載された記事
水道産業新聞
「災害時の応急活動や早期復旧に貢献する製品」
(2020年3月9日)より
水道資機材総合事典vol.4 2017(2017年7月31日発行)より
水道資機材総合事典vol.4 2017
(2017年7月31日発行)より
日本水道新聞(2016年12月8日)に掲載された記事
日本水道新聞(2016年12月8日)より
強化型スタンドパイプ ストロングK

強化型スタンドパイプ
ストロングK

応急給水栓用媒介

応急給水栓用媒介

応急給水栓用格納箱

応急給水栓用格納箱

応急給水栓(給水タンク車等取付用)

応急給水栓(給水タンク車等取付用)KW07-S001

応急給水栓
(給水タンク車等取付用)
KW07-S001

給水タンク車への実用例

給水タンク車への実用例(給水風景)

応急給水栓(給水タンク車等取付用)KW07-S001緊急時給水栓の使用例

緊急時給水栓の一覧

伸縮型開栓キー (制水弁キー) 型番:CV-K

意匠登録番号:第1626186号

伸縮型開栓キー(制水弁キー) 型番:CV-K (旧製品名:自在制水弁キー)

伸縮型開栓キー (制水弁キー) 型番:CV-K

  • ステンレス製で錆びにくく丈夫
  • 軽量で持ち運びしやすい(約4.5kg)
  • 伸縮自在タイプ(段階調節可能です)
  • 持ち手を本体に収納できてコンパクト
    (軽自動車にも搭載可能です)

オプション
丸ハンドル開閉用アタッチメント

消防車両にも搭載可能です。
 写真:消防車に登載した状態
 (提供:株式会社 北海道モリタ 様)
